北大资源兰亭序

张成室内设计-私享营造精工

|

设计与落地效果之间，

最重要的便是施工环节，

选择我们选择放心。

ONE / 水电工程

强电线：美国金貂多股铜芯阻燃线
弱电线：秋叶原六类网线
穿线管：伟星红蓝透明线管
给水管：伟星F-PPR
排水管：顾地

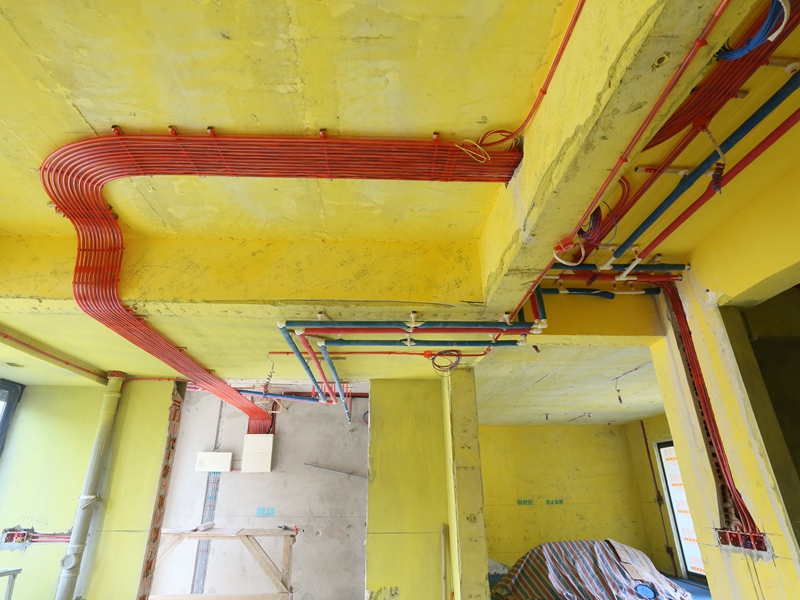

强弱电箱排管图

管路排列应横平竖直，美观规范，不斜向走管，多管并行时直接头和线卡均成一字形排列

强电基本回路设置：空调4组、卫生间2组、厨房3组、普通插座、照明2组。

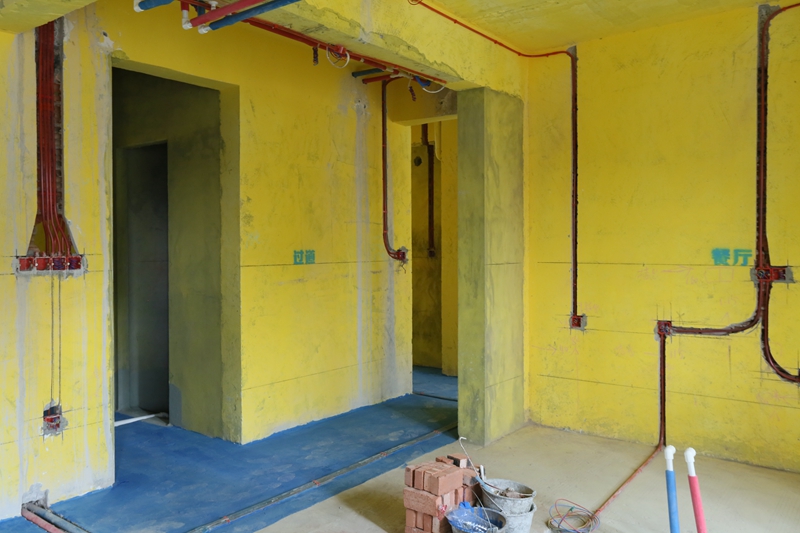

厨房+过道水电布置图

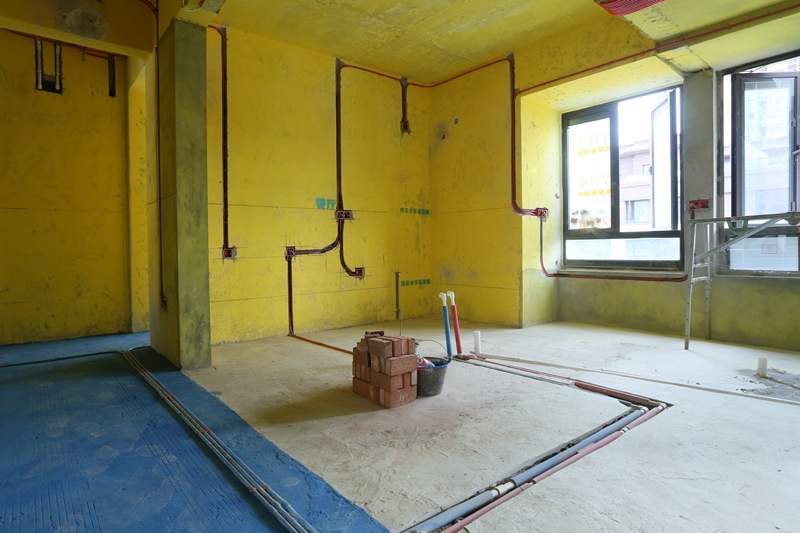

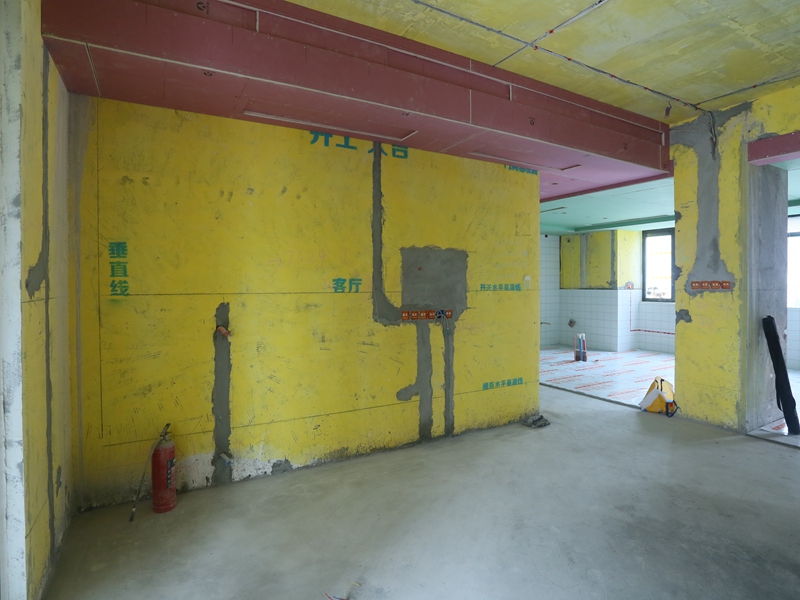

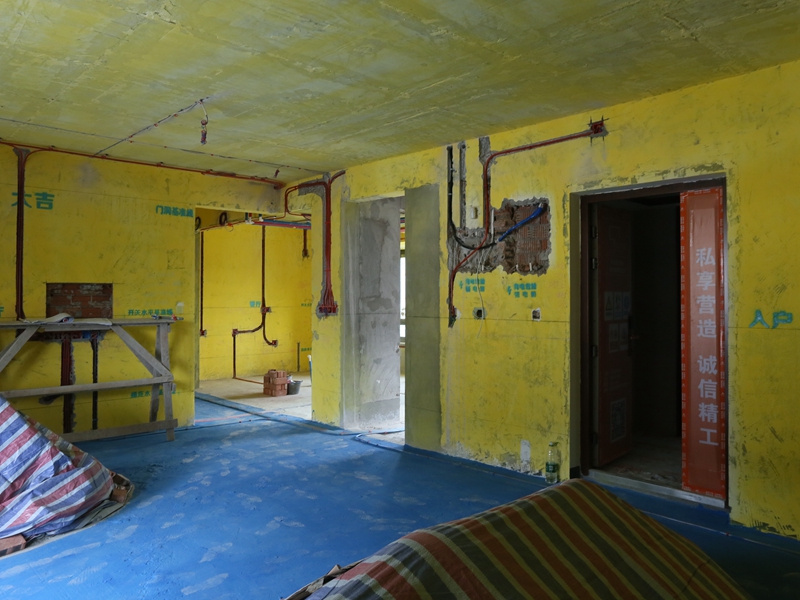

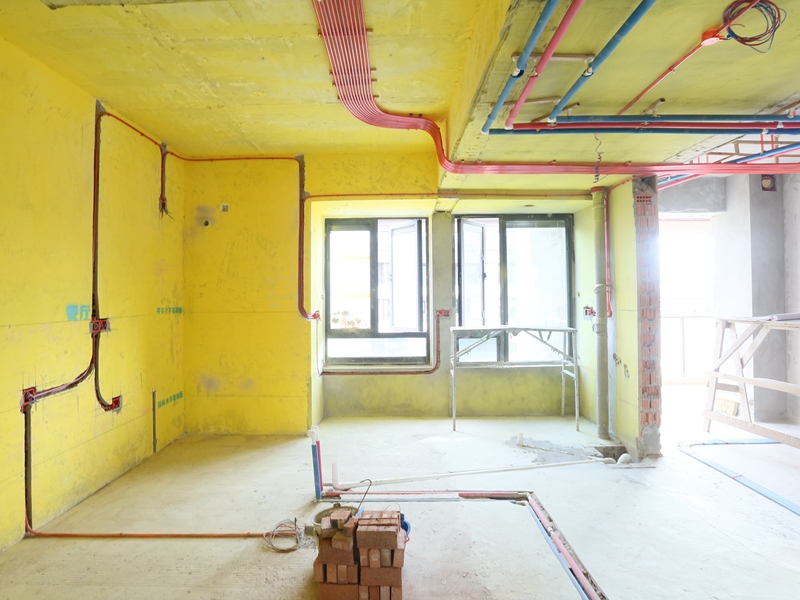

客厅强弱电布置图

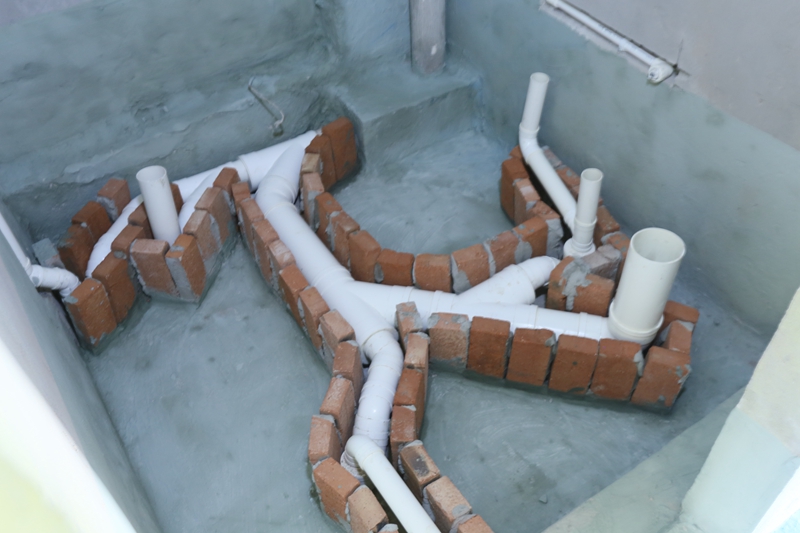

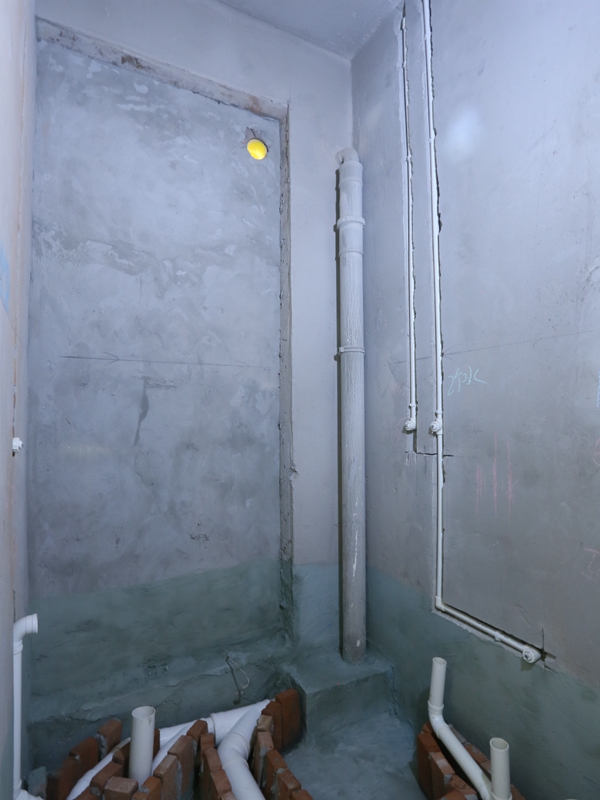

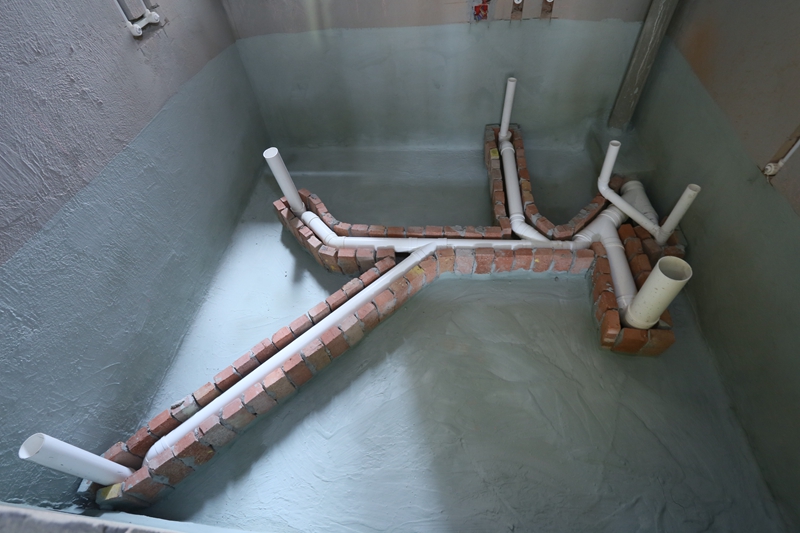

次卫卫生间排水改造、保护图

主排水管采用排水量最大的排水管直通落水处，其余支管采用树状分支形式连接于主排水管道上，

多用斜三通，主排水管采用排水量最大的排水管直通落水处，其余支管采用树状分支形式连接于主排水管道上，多用斜三通并做防臭处理。

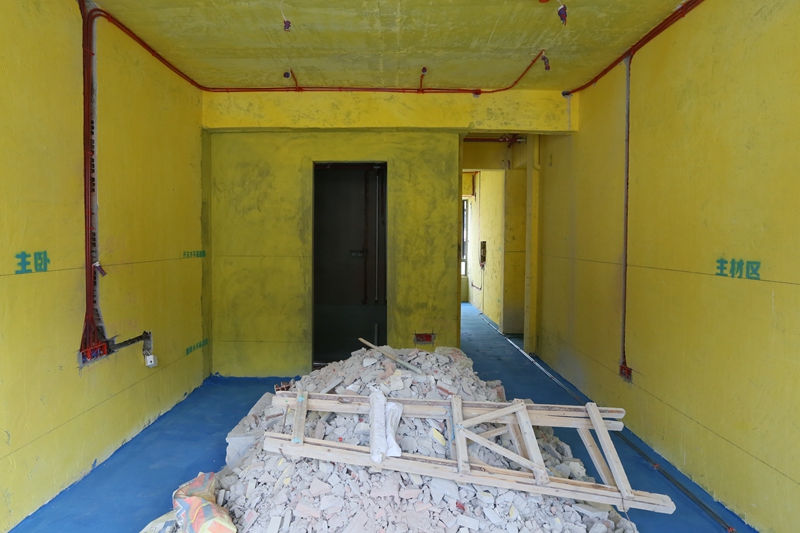

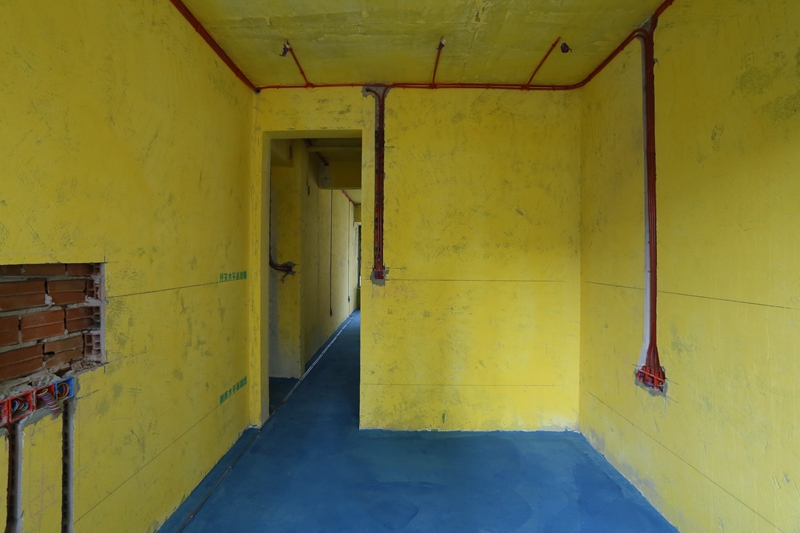

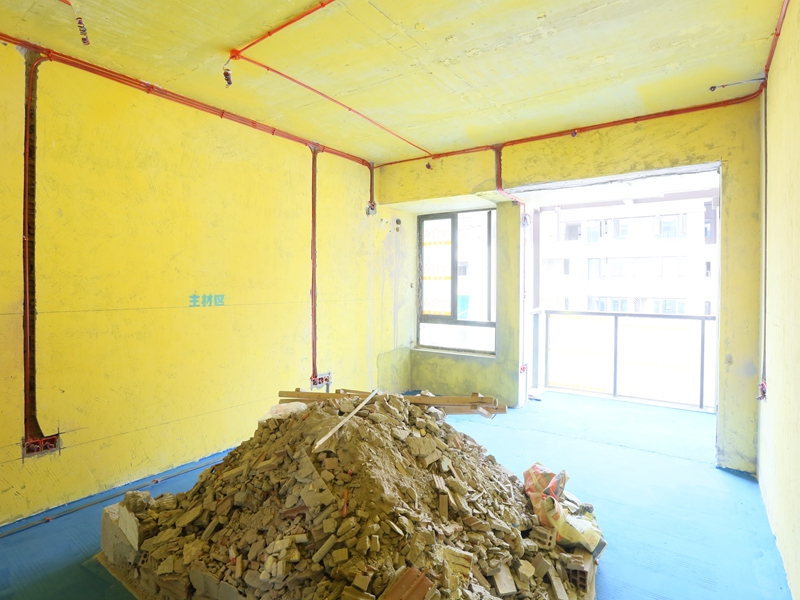

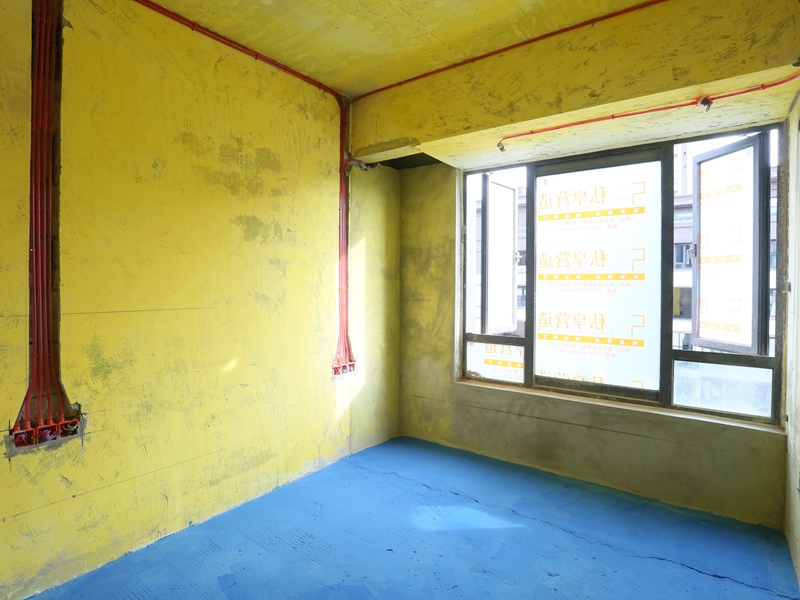

主卧线路布置图

空调单独回路、灯源线点对点布置

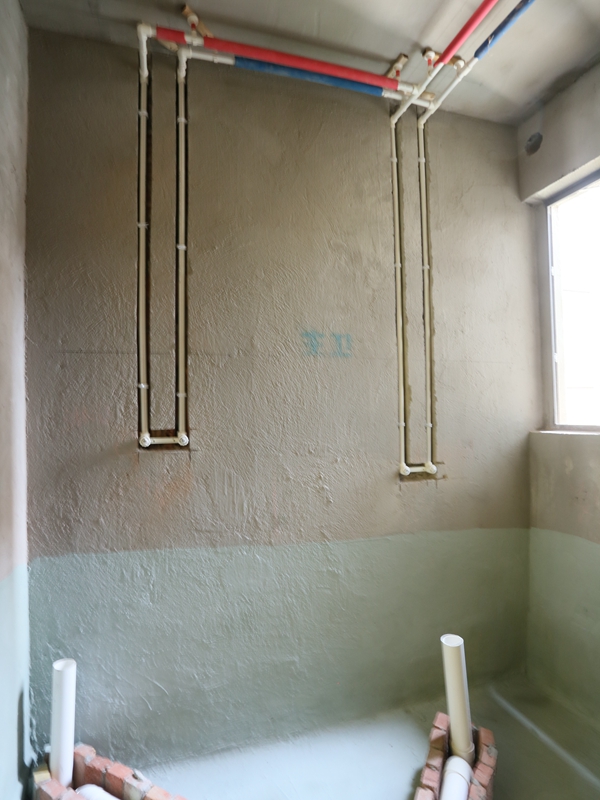

主卫排水图

厨房线路布置图

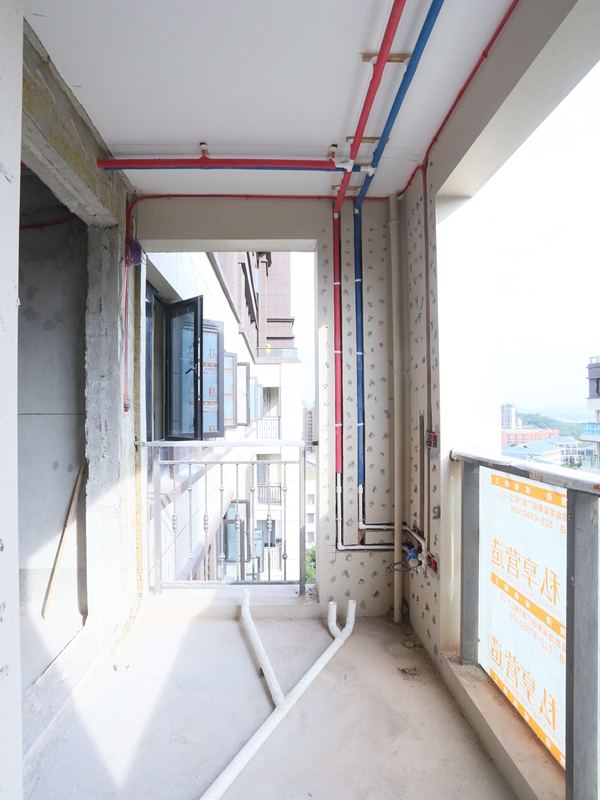

阳台水电线路布置图

TWO / 泥木工程

泥工主材

水泥：华新水泥（拉法基）

防水：劳亚尔砂浆防水、K11通用型防水

木工主材

石膏板：泰山阻燃纸面、防水石膏板

木工板：天京

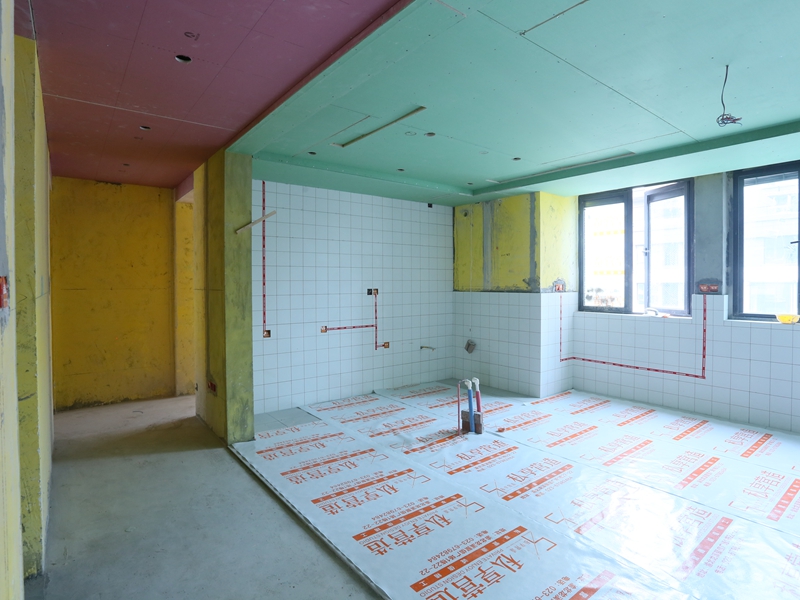

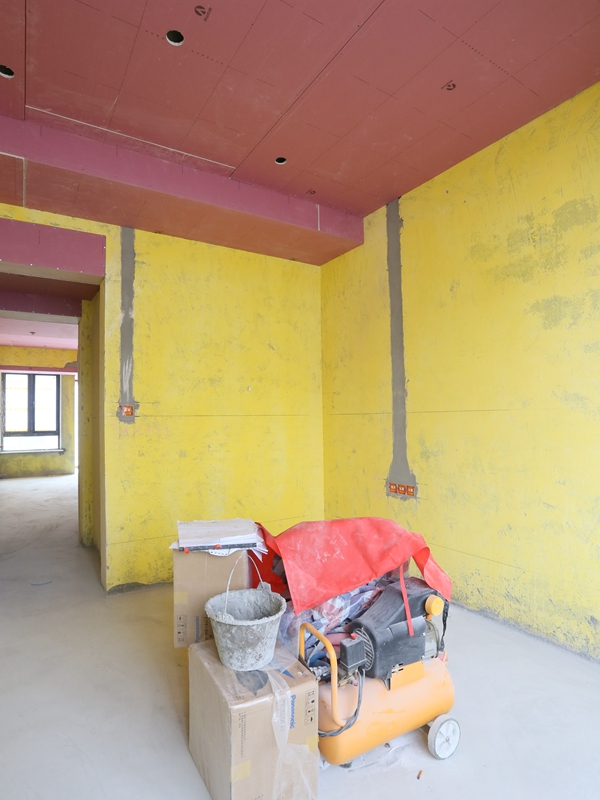

厨房与客厅吊顶、贴砖展示图

吊杆间距不得大于800mm，吊顶主龙骨间距不大于800mm。

厨卫阳台等潮湿区域石膏板吊顶需用防潮石膏板。

所有设备风口必须用木条加固并做防尘处理。

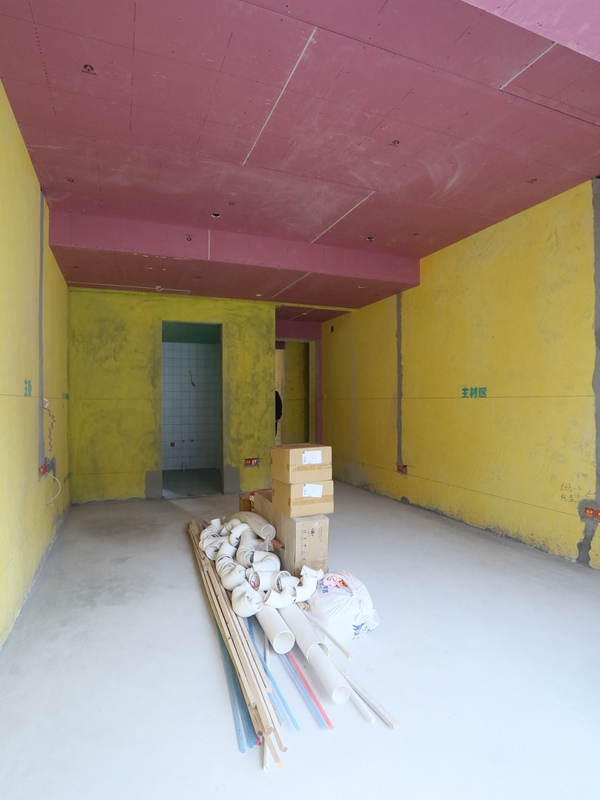

主卧吊顶立面图

石膏板满顶错缝安装、避免开裂；防锈自攻螺丝封板；石膏板之间预留伸缩缝。

墙、地砖铺贴顺序为：先墙砖，后地砖，墙砖预留下脚等地砖铺贴完后再安装，做到墙压地；阴角砖压向正确。

有排水需求的区域，地面砖应根据排水（地漏）方向放坡铺贴，地面排水顺畅，不得积水，地漏回字形安装.

所有内弯凸出墙面砖不大于 2mm，内陷深度不大于 5mm。混水阀出水口端正且水平，开孔器开孔。

地砖铺贴时，接缝宽度必须顺直均匀。

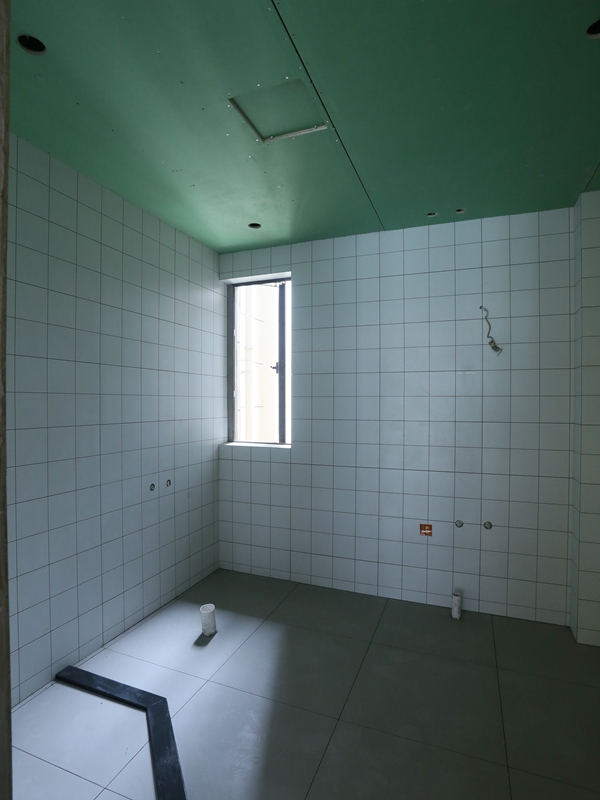

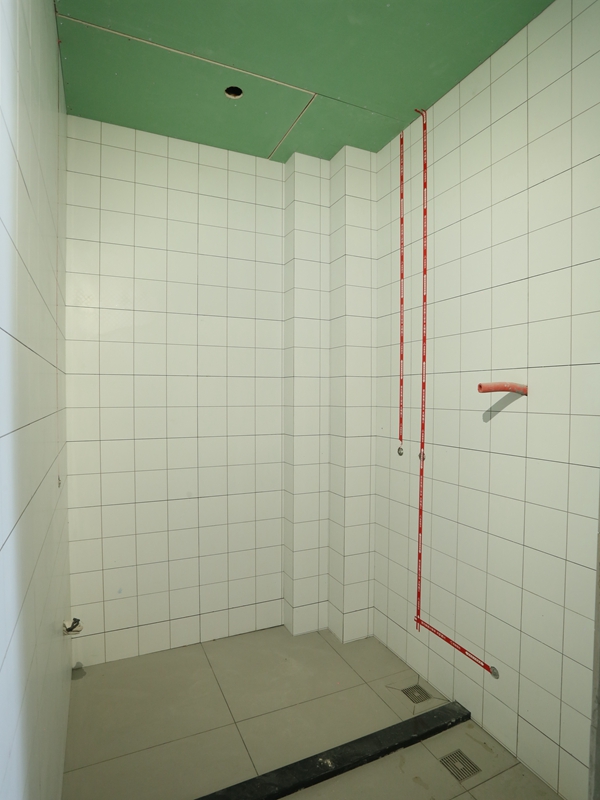

卫生间顶面防潮石膏板吊顶。
