ONE / 水电工程

强电线：美国金貂多股铜芯阻燃线
弱电线：山泽⑦类网线
穿线管：伟星红蓝透明线管
给水管：伟星F-PPR
排水管：顾地

一楼客厅水电布置图

强天弱地、水路走天

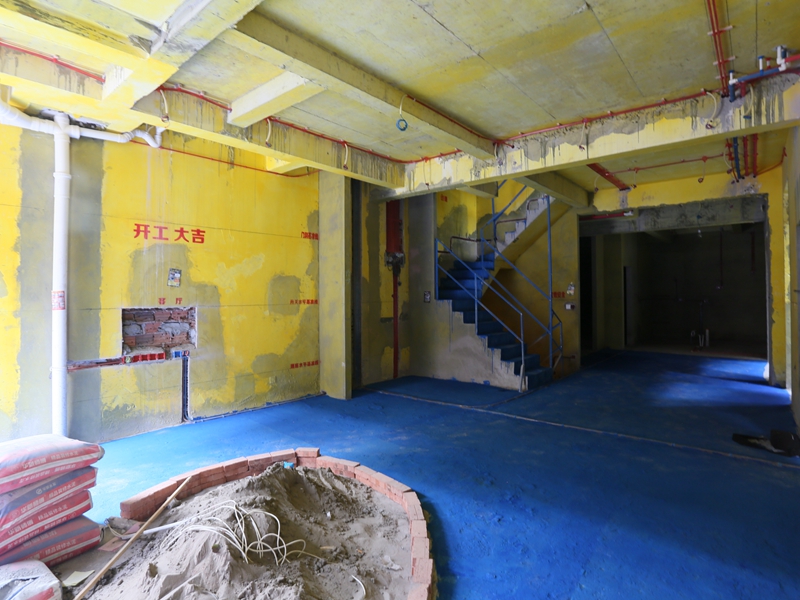

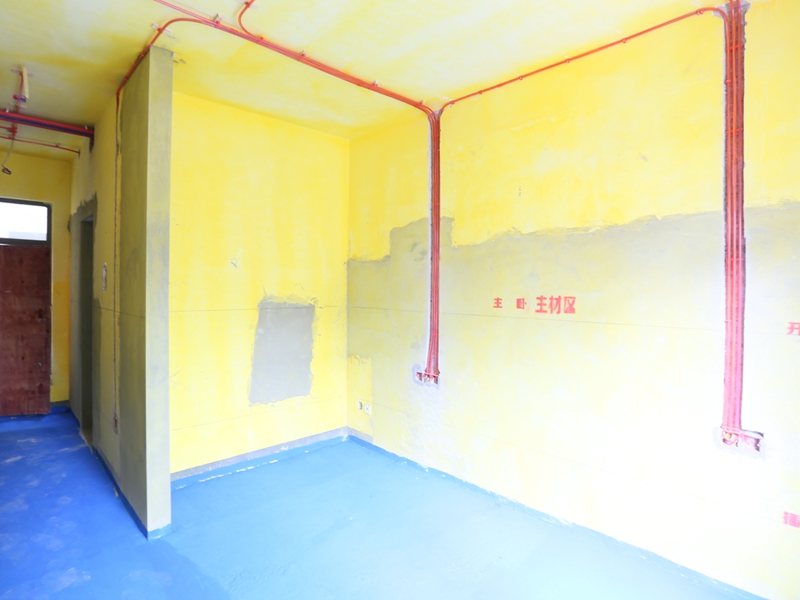

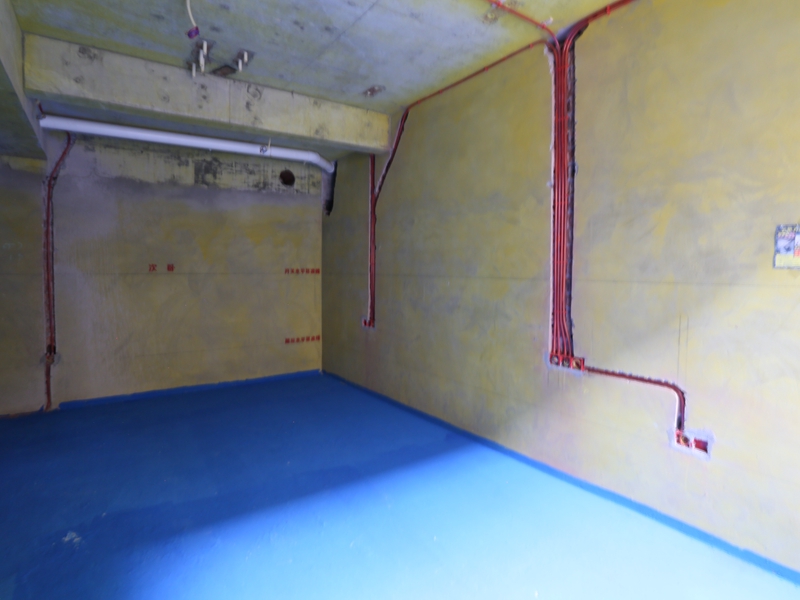

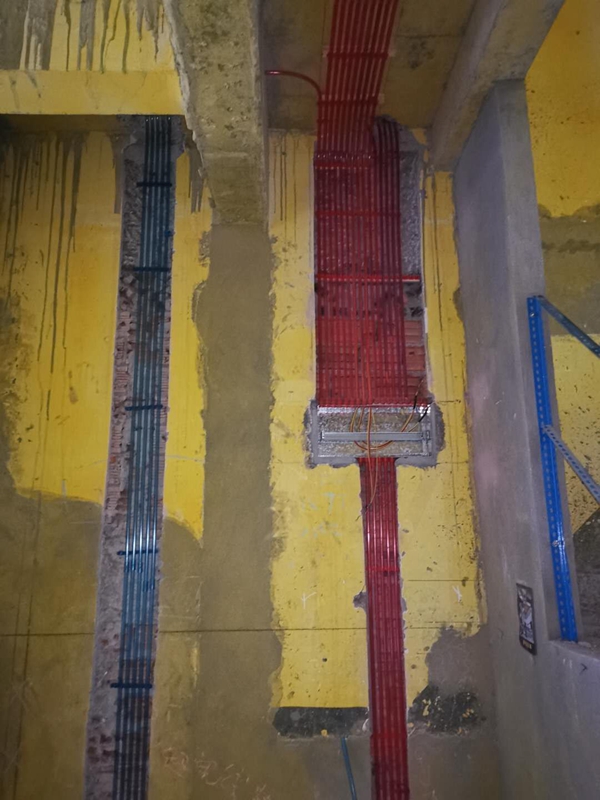

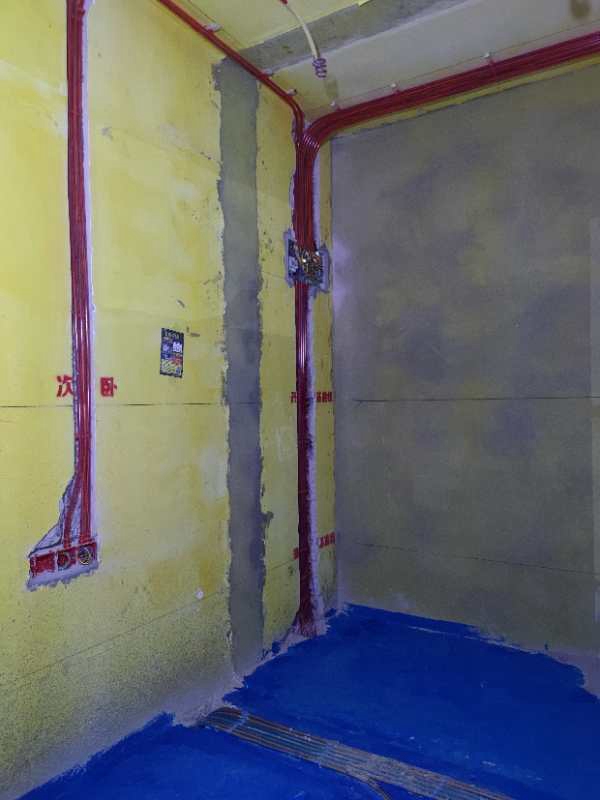

强弱电施工先排管再穿线

线管内导线不超过线管截面积40%

排水改造图

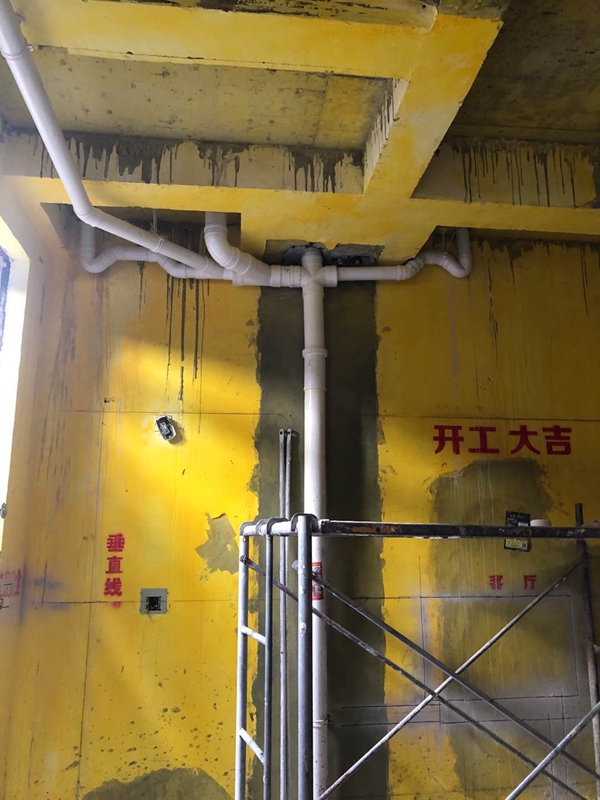

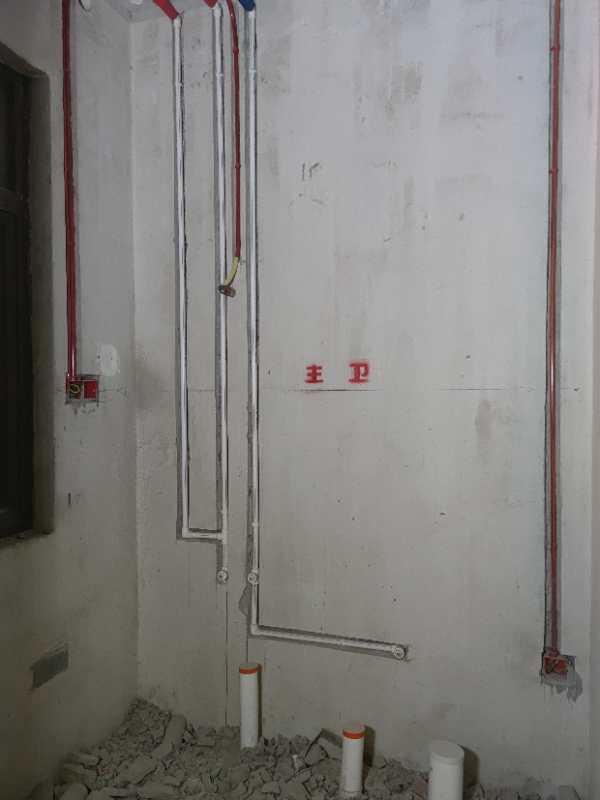

主排水管采用排水量大的排水管直通落水处，其余支管采用树状分支型（45deg;或135deg;斜三通）并做防反臭处理。

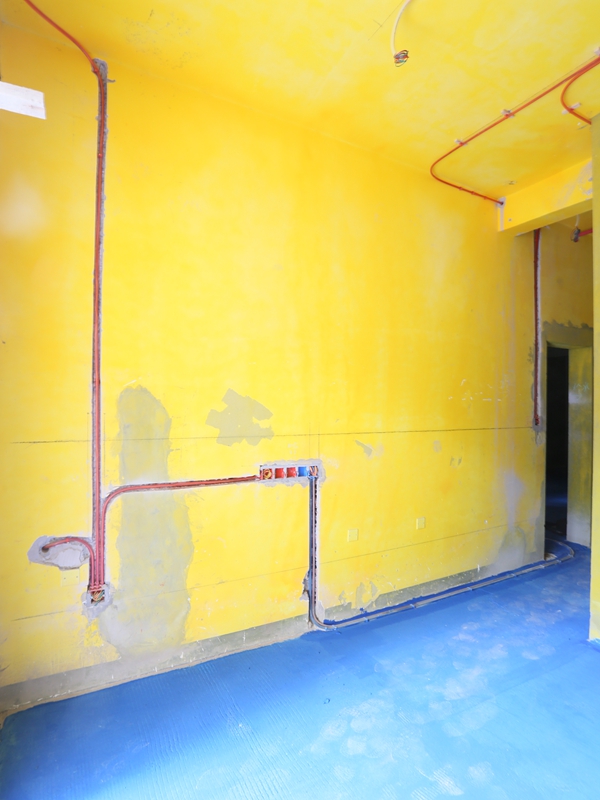

一楼老人房水电线路布置图

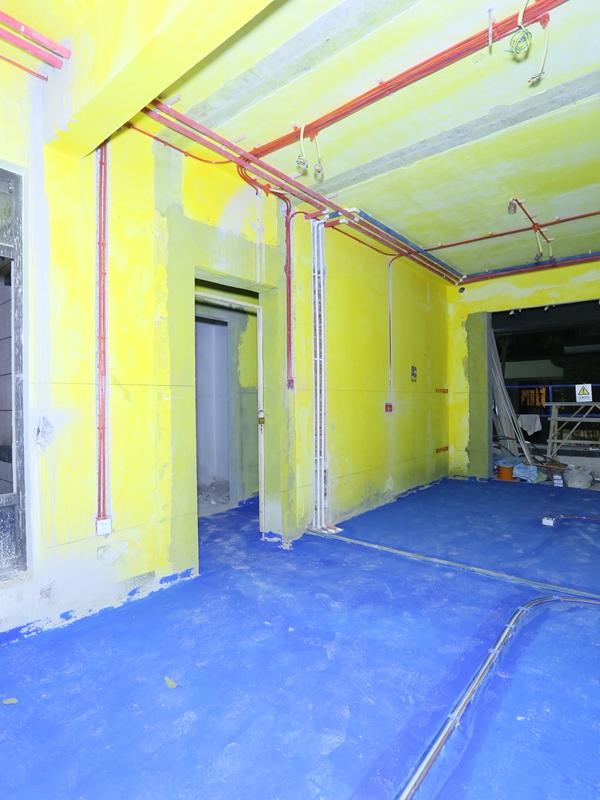

吊顶内各照明分线走到灯位处，使用圆三通，套波纹管加锁扣引出灯线

一楼厨房水电线路布置图

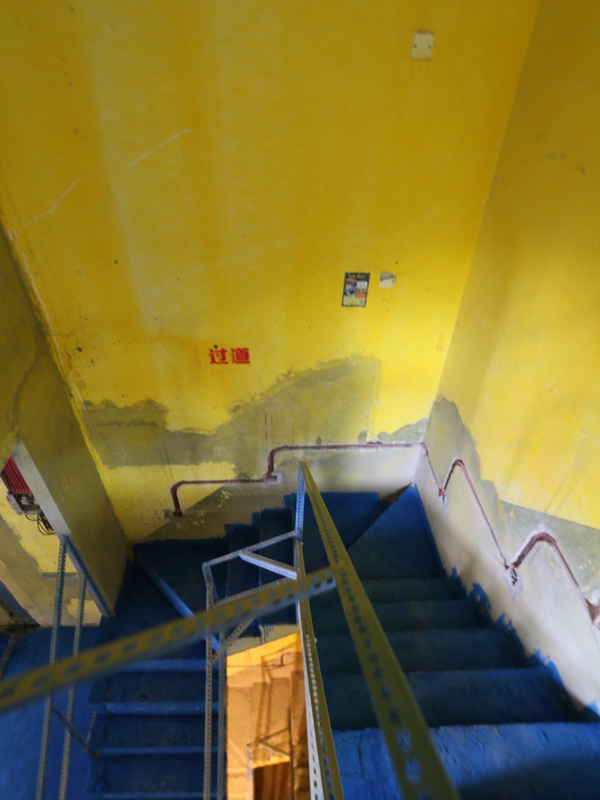

一楼楼梯间灯线布置图

二楼客厅水电线路布置图

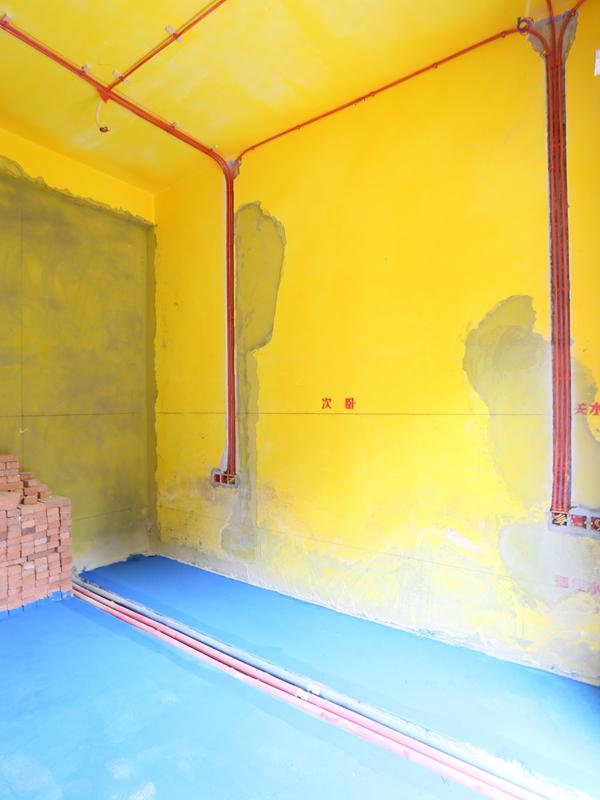

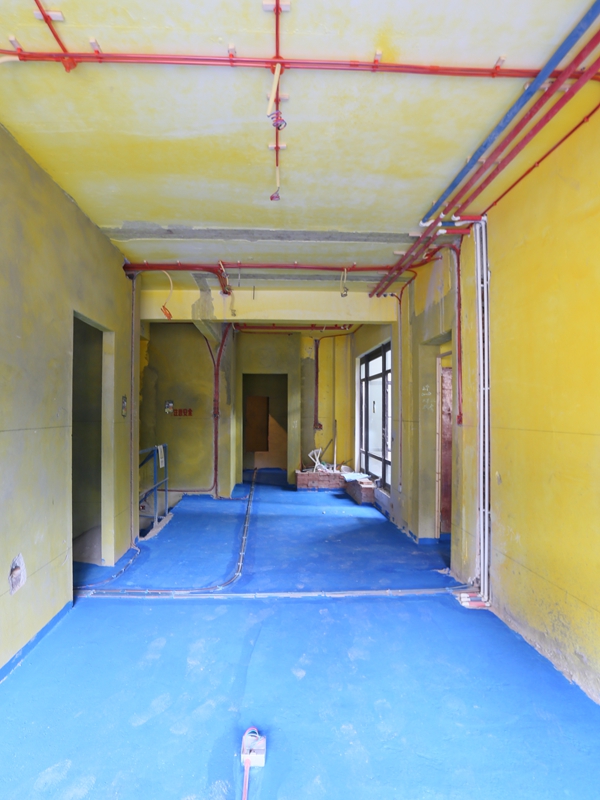

强电、弱电、水路施工垂直平整。

线管转角弯成弧形，弯管圆弧两端100mm外加直接头。

二楼主卧线路布置图

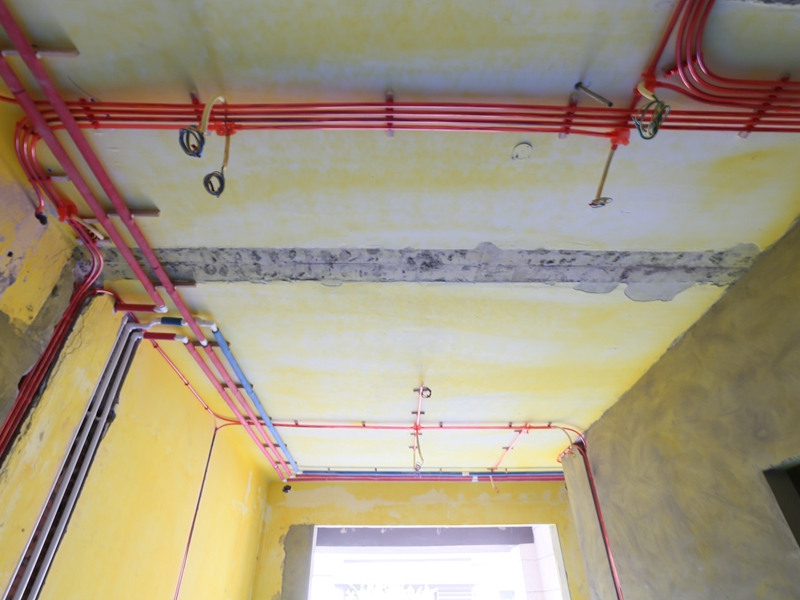

顶面强弱电布管必须弹线做出线管分布及走势，使用膨胀螺丝固定木条于顶面，线卡固定在木条上。

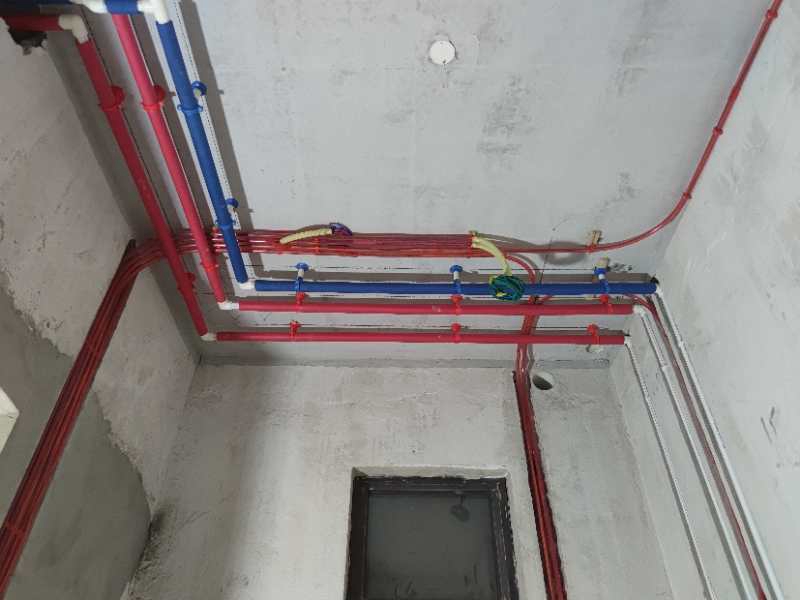

冷热水管使用橡塑保温套包裹给水管，红色包热水管，蓝色包冷水管.

二楼次卧线路布置图

管路排列应横平竖直，美观规范，不斜向走管，多管并行时直接头和线卡均成一字形排列。

二楼次卫水电线路布置图

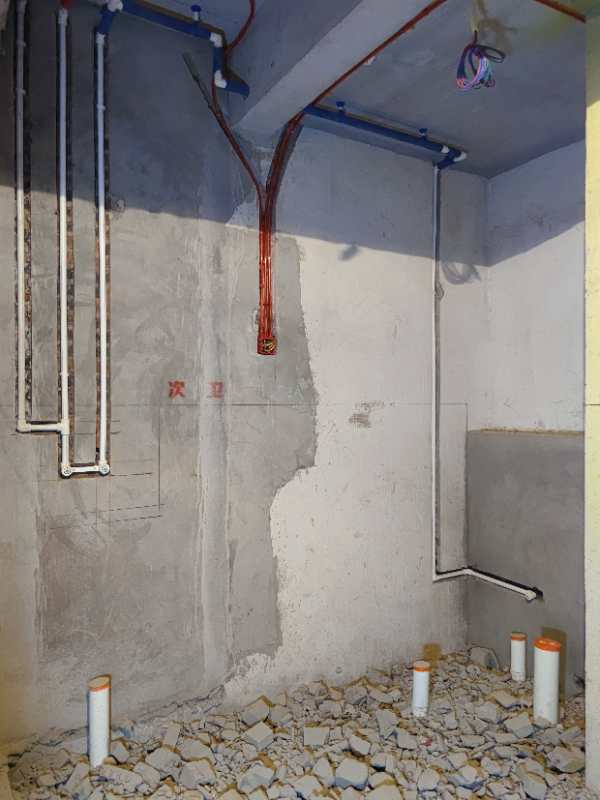

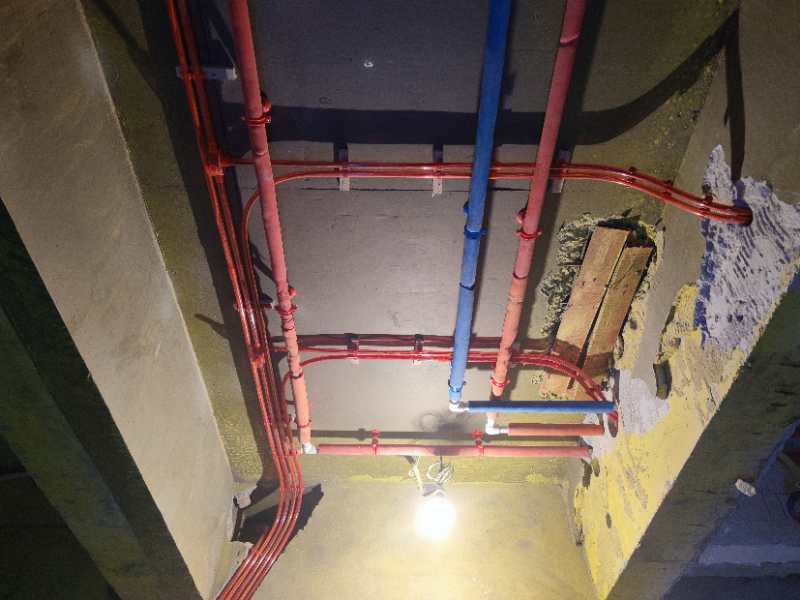

顶面给水管安装，先弹线再使用吊卡固定； 给水管管道横平竖直，水口高度一致，走向合理。

水管焊接端正稳固，焊缝饱满，以“双眼皮”为宜

TWO / 泥木工程

防水：劳亚尔

水泥：华新

瓷砖背胶：德高

石膏板：泰山阻燃、防潮板

木工板：天京

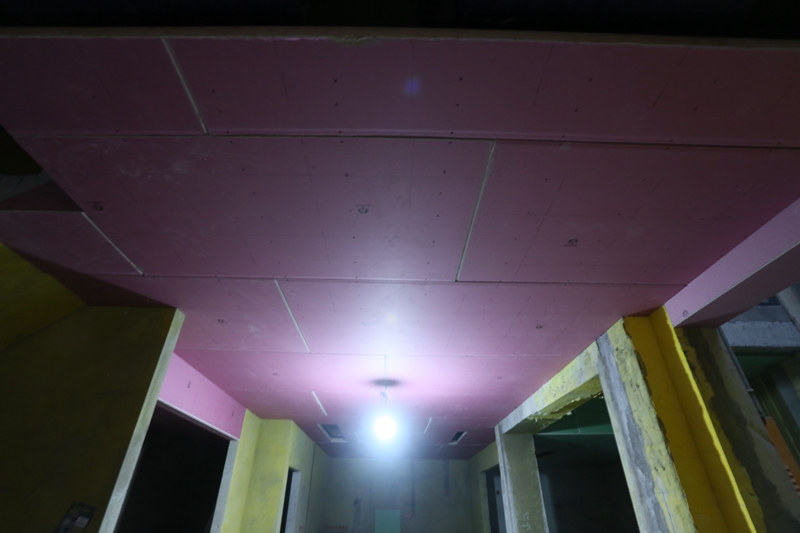

客厅与西厨吊顶

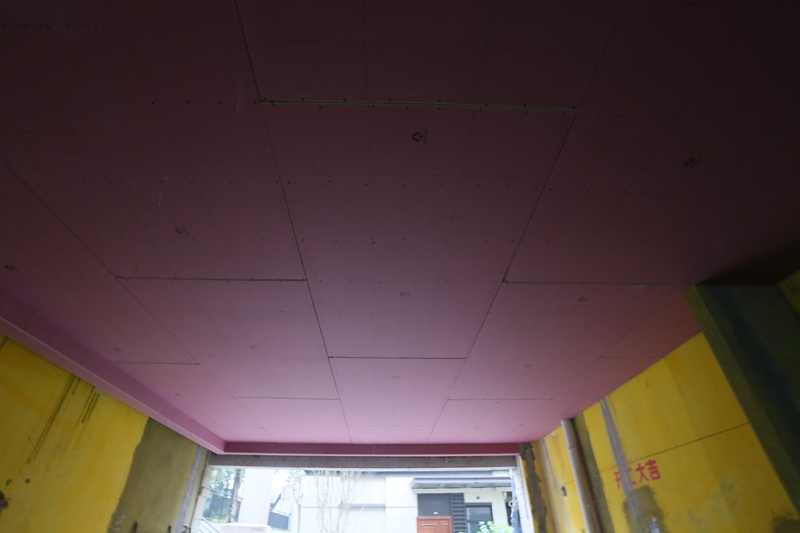

石膏板应错缝安装，不得出现“＋”字接缝；平面转角处石膏板“L”形或“T”形套割，转角长度不小于300mm，以防开裂。

厨房吊顶amp;贴砖图

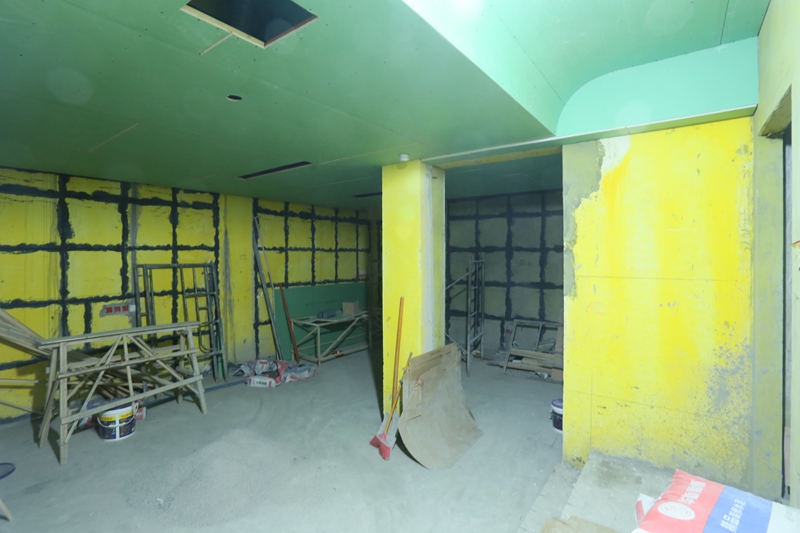

厨卫等潮湿区域防潮石膏板吊顶

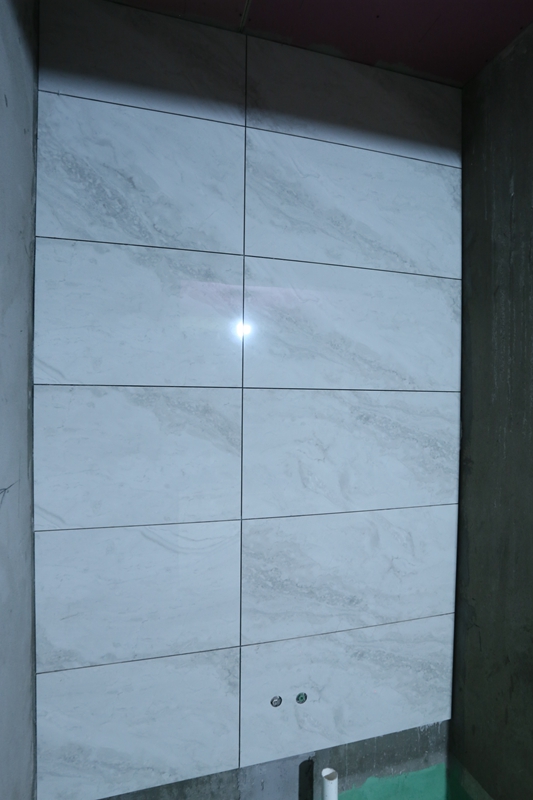

先贴墙砖，后地砖，墙砖预留下脚等地砖铺贴完后再安装，做到墙压地。

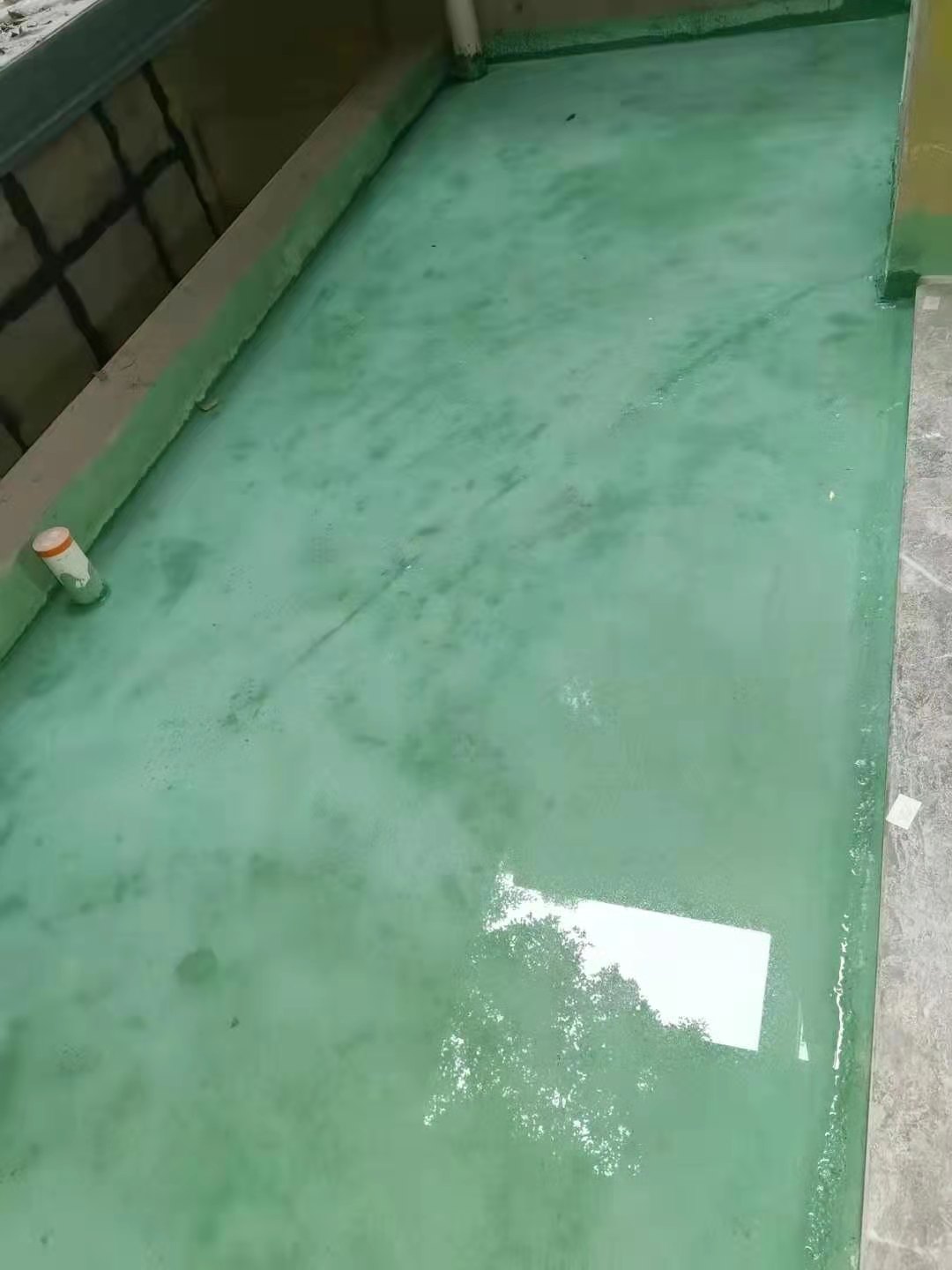

防水基层干净平整，无空鼓、松动、起砂、裂缝现象。

负一楼客厅amp;影音室吊顶

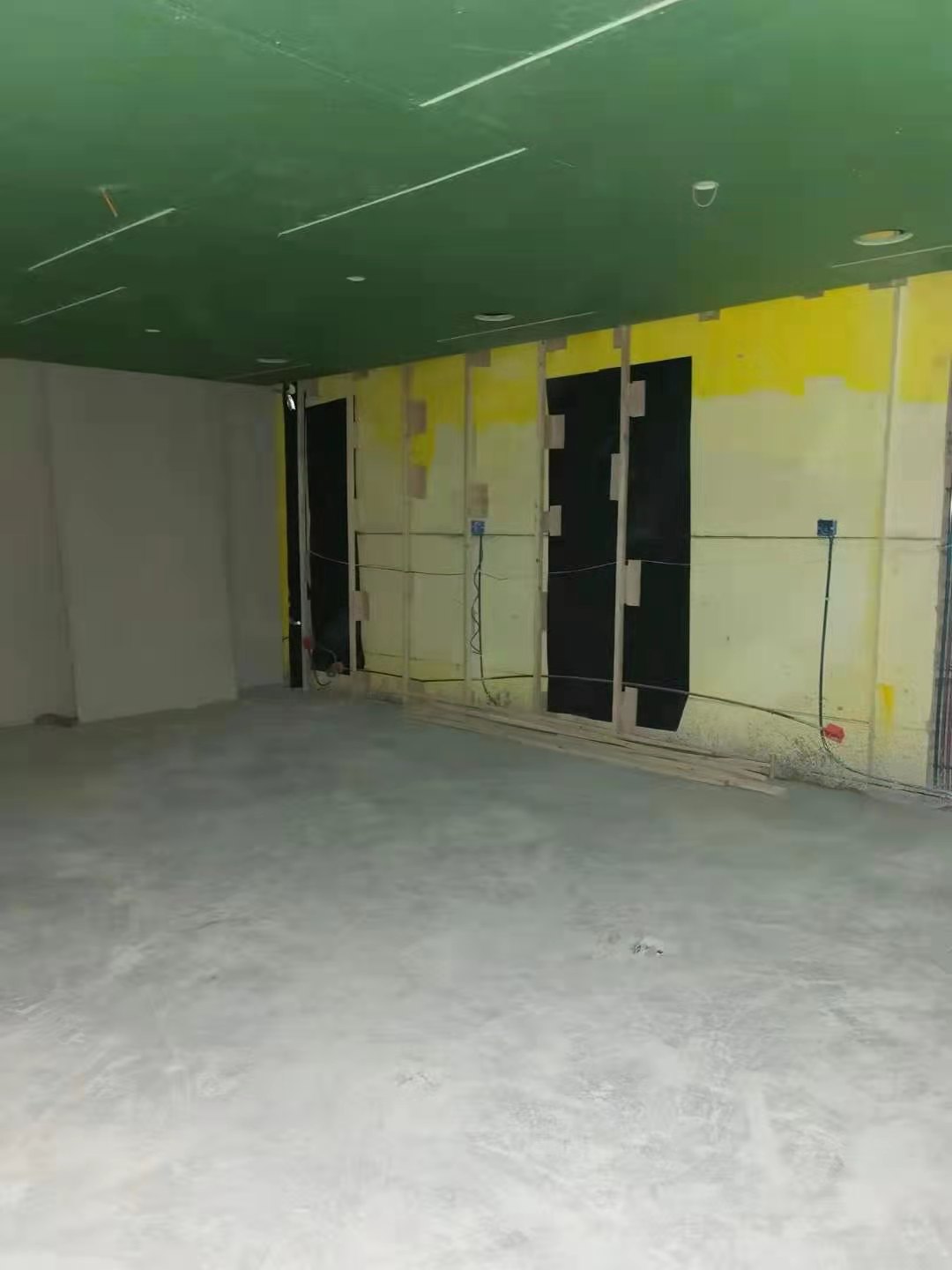

石膏板接缝应在龙骨上，无龙骨背面加固处理。

空调检修口、进出风口及其他设备安装洞口使用木方加固做边框。

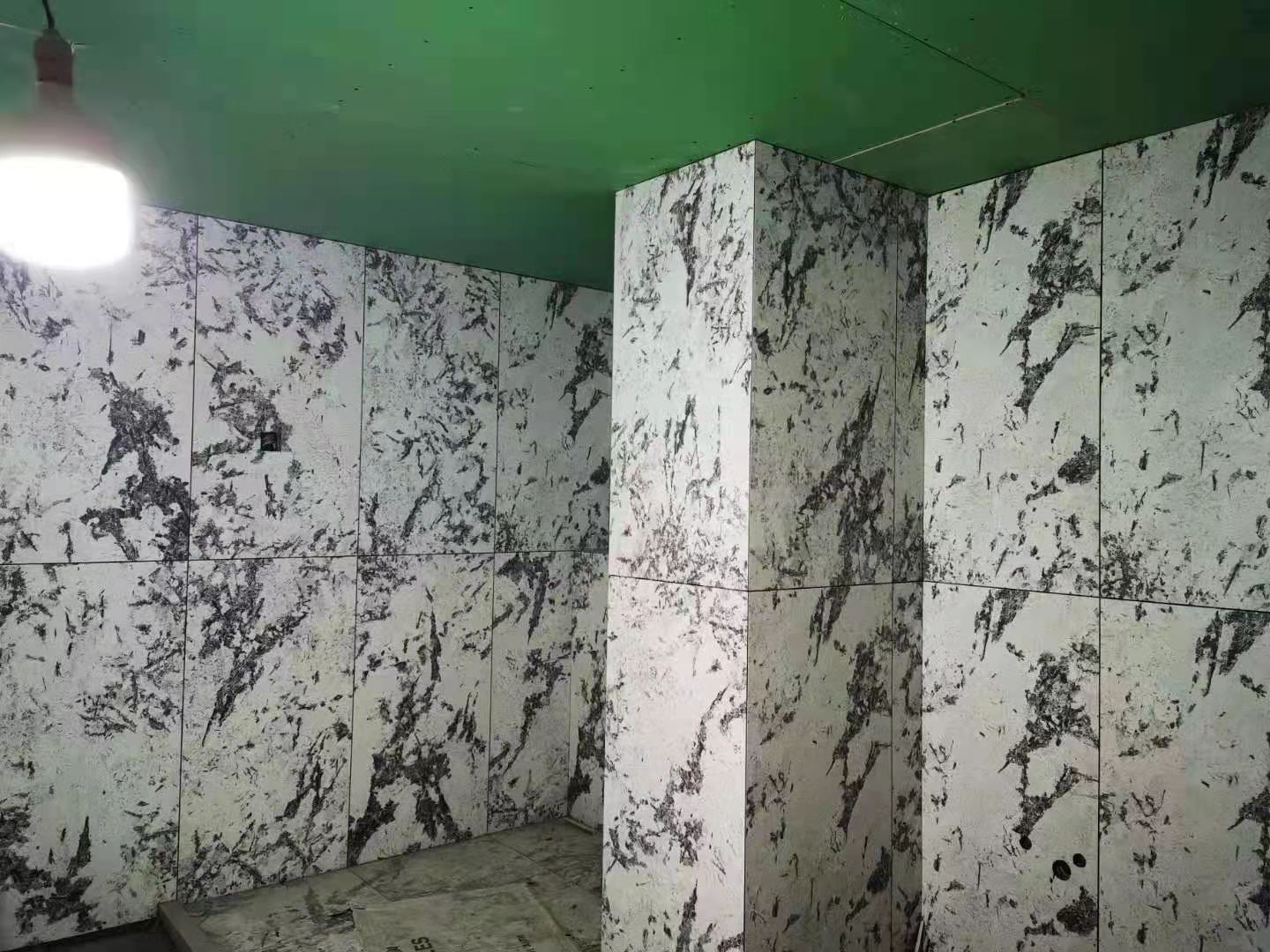

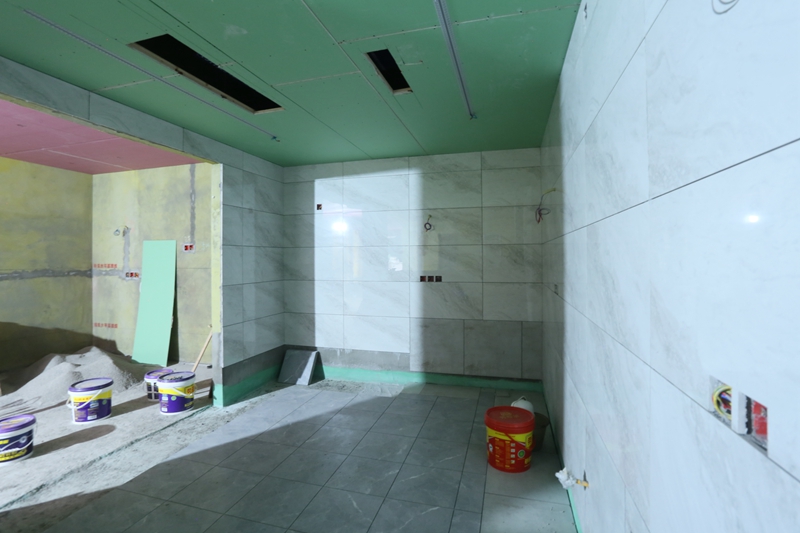

二楼主卫贴砖amp;吊顶图

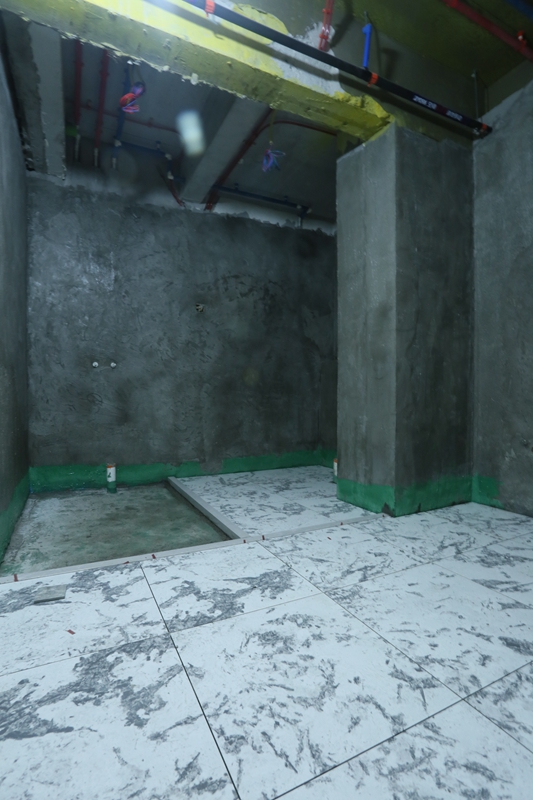

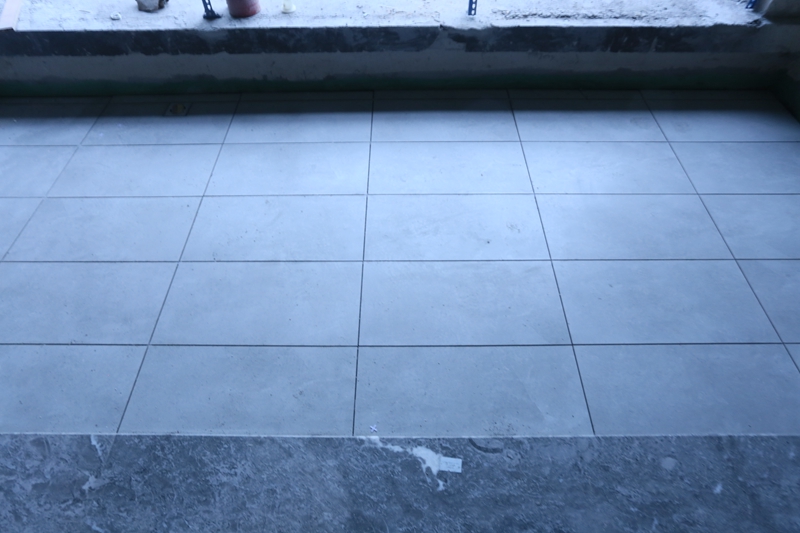

地砖铺贴时，接缝宽度必须顺直均匀，地面平整度误差不大于3mm。

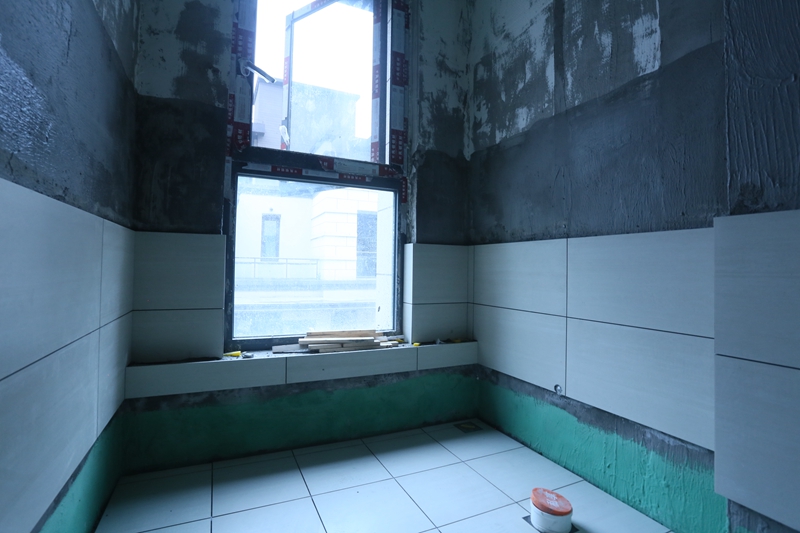

墙砖两米靠尺检查平整度误差不大于2mm，垂直度误差不大于3mm，相邻砖接缝高低差不大于0.5mm。

石膏板封面时，须弹线上钉，螺钉帽嵌入石膏板纸面0.5-1mm，不得压破纸面。
